锌合金阴极电解去油锌合金常见问题新闻资讯东莞市八溢自动化设备有限公司

锌合金阴极电解去油

阴极电解去油对锌合金压铸件来说是一个极其重要的工序。

工艺配方如下:

(1) STPP 20 g/ L ,Na2CO3 25 ～30 g/ L ,AOS0. 3～0. 5 g/ L ,LAS 0. 4～0. 5 g/ L ,pH 值≤11. 5 ,2～5 A/ dm2 ,40～50 °C ,0. 5～1. 0 min。

(2 ) Na3PO4 20 g/ L , K2SO4 15 ～ 20 g/ L ,Na2CO3 8～10 g/ L ,AEO27 0. 4～0. 7 g/ L ,pH 值≤11. 5 , 5 A/ dm2 ,室温,0. 5～1. 0 min。

必须强调的是,阴极电解除油的水质相当重要。在水质较差时,一些金属阳离子会以氢氧化物形式存在,附着于工件表面造成麻点,甚至一些金属阳离子可直接在工件表面放电沉积于工件表面,造成粗糙甚至起泡等。而水中的Cl - 离子也要控制在很低的水平,否则阳极不锈钢板会产生腐蚀而将金属杂质带入阴极电解除油液中,致使除油液恶化。建议此工序使用去离子水。阴极电解去油的电流密度不宜过大,时间不能太长,否则阴极析氢量大,虽然除油效果好,但会有一部分氢渗入锌合金基体内部,造成后道工序起泡。

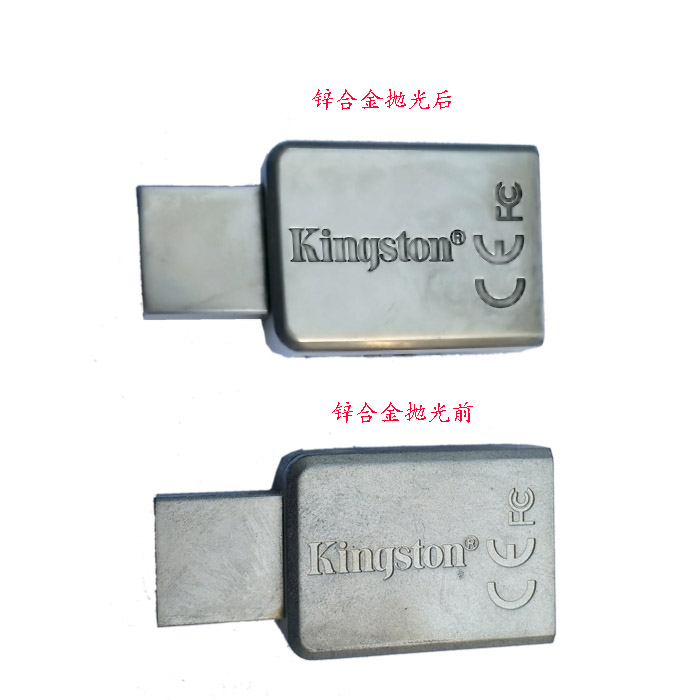

八溢自动化设备有限公司生产的等离子锌合金抛光机是解决锌合金抛光这方面问题、只需普通工人做上下挂即可、抛光去毛刺同时进行。而且是做整体抛光、无需抛光轮、抛光蜡、出来的锌合金产品无需超音波除油除蜡、直接过几道自来水清洗即可、大大缩短工艺流程。
